W-Star Zákazkový gigabitový 4 portový panel max. 30V, prúd podľa požiadavky, gigabit, 1,1A

Podrobný popis

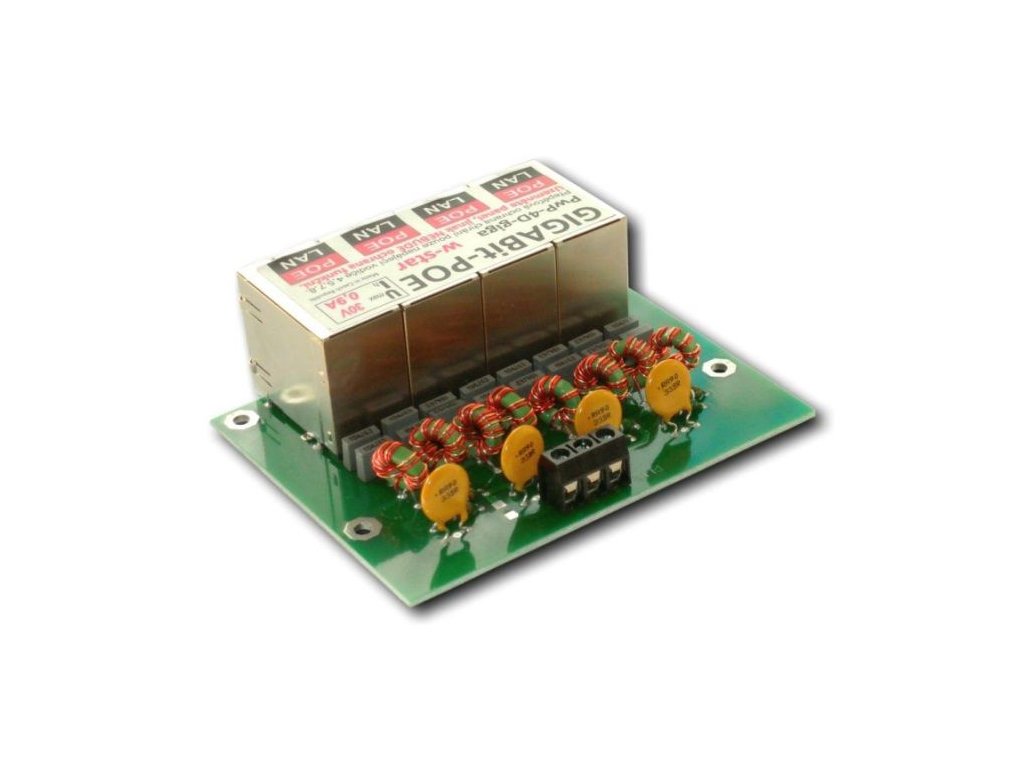

Zakázková verze GIGABITOVÉHO modulu integrující 4 pasivní POE injektory, vhodný pro napájení až čtyř zařízení jedním vhodně dimenzovaným zdrojem, opatřený kvalitní zemnící plochou a elektronickou ochranou proti přepětí na napájecích vodičích. Hodnoty vypínacího proudu jsou nastaveny dle požadavku zákazníka.

Nová verze GIGABITOVÉHO modulu integrující 4 pasivní POE injektory, vhodný pro napájení až čtyř zařízení jedním vhodně dimenzovaným zdrojem, opatřený kvalitní zemnící plochou a elektronickou ochranou proti přepětí na napájecích vodičích.Panel je osazen navíc i ochranou proti zkratu na každém portu a signalizaci napájení.

Každý port má ochranu proti přetížení individuálně nastavenou (hodnoty na obrázku jsou pouze informativní). Konkrétní hodnota je uvedena v popisu a lze ji individuálně změnit dle požadavků zákazníka

Každý port má zdvojnásobený počet ochranných prvků tak, aby byl co nejlépe chráněn i při rozepnuté pojistce proti zkratu.

3 vodičovou svorkovnici pro připojení napájení, která umožňuje připojit vodičem do svorkovnice i zemnění

4 otvory pro uchyceni v držáku, nebo pouze v rozvaděči

Indikace stavu pomocí led - pokud led svítí žlutě, je v pořádku napájecí napětí panelu.

Zeleně svítí led dioda, pokud je port pod napětím. Jednoduše poznáte, co se v portu děje.
Pokud nesvítí žádná led, je problém se zdrojem napětí.
Pokud svítí žluté ledky a zelené ne, porty u kterých nesvítí zelené led mají rozpojenou pojistku proti zkratu - na portu je zkrat.
Pokud svítí i žluté i zelené ledky na portu vše funguje jak má.

Do RJ45 konektorů dole se připojují datové kabely bez napájení, horní konektor je určen pro připojení zařízení využívající napájení po ethernetovém kabelu.

K napájení se využívají dva páry ethernetového kabelu. Napájení je přivedeno z externího zdroje na šroubovací svorky.
Napájecí páry : 4,5 (kladný pól) / 7,8 (záporný pól). Určeno pro gigabit, s kvalitním ethernetovým kabelem vhodné pro napájení do 100m.

Specifikace:
Doporučené napájecí napětí 5V-28V
Maximální napájecí napětí 33V
Běžně dostupné hodnoty trvalých proudů: 0,45; 0,47; 0,5; 0,6; 0,65; 0,75; 0,85; 0,9; 1,1; 1,35; 1,6; 1,85; 2,5; 3; 3,75; 4A a případně vyšší, pokud chcete jinou hodnotu, zeptejte se prosím.
Vypínací proud je vždy dvojnásobný, nežli trvalý.

široké napájecí cesty, které něco vydrží
ochrana proti zkratu na každém portu - vratná pojistka
ochrana proti přepětí - chrání zařízení i napájecí zdroj
možnost řadit do bloků v rackovém držáku
každý modul může mít zvláštní zdroj
